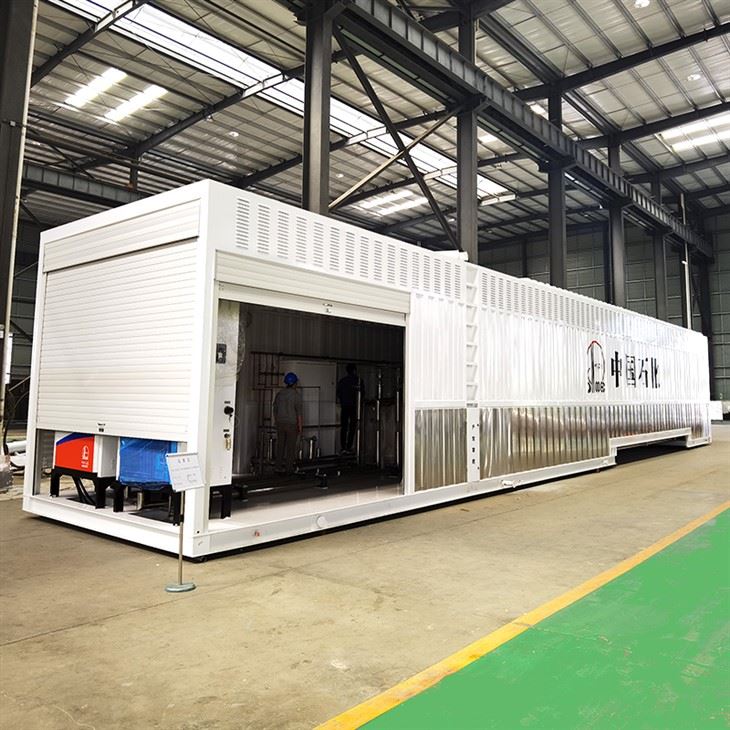

LNG yoqilg'i quyish stantsiyasi

Kriogen LNG saqlash tanki

LNG saqlash tanki yoqilg'i quyish stantsiyalarida suyultirilgan gazni saqlash uchun muhim komponent hisoblanadi. Odatda u ikki qavatli vakuumli{2}}izolyatsiya qilingan tuzilmaga ega bo'lib, ichki tank S30408 ​​zanglamaydigan po'latdan va tashqi qobig'i Q345R past-qotishma po'latdan yasalgan. Interlayer yuqori samarali izolyatsion material bilan to'ldirilgan bo'lib, issiqlik o'tkazuvchanligi 0,002 Vt/m·K ga teng va kunlik bug'lanish tezligi 0,2% dan past bo'lib, LNG ning -162 darajada barqaror saqlanishini ta'minlaydi.
Tank hajmi stansiya oʻlchamiga qarab oʻzgaradi, umumiy quvvatlari 50 m³ va 100 m³ ni tashkil qiladi va katta hajmdagi energiyani saqlash ehtiyojlarini qondirib, oʻn minglab kub metrlarni qoʻllab-quvvatlash uchun kengaytirilishi mumkin.

Kriogen nasosli skid tizimi

Kriogen nasosli skid kriogen santrifüj nasoslar yoki suv osti nasoslari, klapanlar, quvurlar va asboblar kabi asosiy komponentlarni birlashtiradi. U LNGni saqlash idishidan dispenserga o'tkazadigan quvvat bloki bo'lib xizmat qiladi. Nasos tizimi o'zgaruvchan chastotali boshqaruv texnologiyasiga ega bo'lib, maksimal oqim tezligi 60 m³/soatgacha bo'lgan yoqilg'iga bo'lgan talab asosida oqimni avtomatik sozlash imkonini beradi. U barqaror ishlashni ta'minlash uchun{4}}kavitatsiyaga qarshi va haddan tashqari yukdan himoya funktsiyalarini o'z ichiga oladi.
Skid oqim qarshiligini minimallashtirish va uzatish samaradorligini oshirish uchun nozik quvurlar bilan ishlab chiqilgan.

LNG dispenseri

Dispenser - bu LNGni to'g'ridan-to'g'ri transport vositalariga etkazib beradigan terminal uskunasi. U yuqori{1}}aniqlikdagi o‘lchash va tez{2}}to‘ldirish imkoniyatlari bilan jihozlangan bo‘lib, o‘lchash aniqligi ±0,1% FS va maksimal to‘ldirish tezligi 150 kg/min. Tizim bir nechta to'lov usullarini, jumladan, IC kartalari va mobil to'lovlarni qo'llab-quvvatlaydi.
Xavfsizlik funksiyalariga favqulodda oʻchirish-qurilmasi, haddan tashqari oqimdan himoyalanish va statik yerga ulash tizimi kiradi. U ISO 20423 va AGA NGV1 kabi global interfeys standartlariga mos keladi va LNG avtomobil markalarining keng doirasini qo'llab-quvvatlaydi.

Boshqarish tizimi

Tizimning negizida maʼlumotlarni yigʻish, qayta ishlash va tahlil qilish funksiyalarini oʻzida mujassamlashtirgan PLC{0}}ga asoslangan dasturlashtiriladigan mantiqiy kontroller joylashgan. U haqiqiy{2}}vaqt monitoringi va rezervuar darajasi, bosim, harorat, nasosning siljishi va dispenser oqim tezligi kabi parametrlarni aqlli boshqarish imkonini beradi.
4G/5G aloqa imkoniyatlari bilan tizim nosozliklarni masofadan tashxislash, parametrlarni sozlash va dasturiy ta’minotni yangilashni qo‘llab-quvvatlaydi, nosozliklarga javob berish vaqti 1 soatdan kam. Shuningdek, u intuitiv ishlash va boshqarish uchun-yuqori aniqlikdagi sensorli ekranli inson{5}}mashina interfeysiga (HMI) ega.

Xavfsizlik asboblari

Favqulodda oʻchirish-Valfi: oqish, yongʻin yoki boshqa favqulodda vaziyatlarda quvur liniyasini tezda izolyatsiya qilish uchun masofadan yoki qoʻlda faollashtirilishi mumkin, bu esa kuchayishning oldini oladi.

Yonuvchan gaz signalizatsiya tizimi: 0,1 ppm aniqlash aniqligi bilan lazer yoki katalitik yonish sensorlaridan foydalanadi; LNG oqishi aniqlanganda avtomatik ravishda ovozli va vizual signallarni ishga tushiradi.

Yong'inni o'chirish tizimi: ochiq olovni bostirish va yong'in tarqalishining oldini olish uchun yong'in sodir bo'lganda tez faollashadigan suv pardasi nozullari va ko'pikli o'chirish moslamalari bilan jihozlangan.

Chaqmoq va statik himoya: ish paytida hosil bo'ladigan statik elektrni yo'q qilish va uskunani chaqmoq urishidan himoya qilish uchun topraklama tizimi va ekvipotentsial bog'lanishdan foydalanadi.
